ЖЕРЛИЦЫ
Журнал "Рыболов", №1-92 , В. КАЗАКОВ |
Основанием жерлицы служит дощечка
длиной 300, шириной 40, толщиной 6—7 миллиметров, в которой делаю вырез
для катушки и высверливаю отверстия диаметром 3 миллиметра. В отверстие
катушки вклеиваю деревянный кружок, в центре которого сверлю отверстие
диаметром 3 миллиметра для оси (рис. 2, б). Размер вставки зависит от величины
отверстия в катушке. Ручкой катушки служит небольшой ролик, приклеенный
к корпусу клеем БФ-2. В качестве стойки оси катушки использую небольшой
брусочек из дерева, в котором также высверливаю три отверстия диаметром
3 миллиметра: А—для оси катушки, C1 и С2 — для крепления стойки к основанию
жерлицы. Болтик длиной 40 и диаметром 3 миллиметра вставляю в отверстие
А стойки. Стойку укрепляю шурупами на основании жерлицы в точках C1 и С2.
Катушку надеваю на ось и закрепляю гайкой. Катушка должна свободно вращаться
на оси. Сигнальный флажок выкраиваю из красной ткани размером 60Х60 миллиметров
и укрепляю на конце гибкой стальной полоски длиной 250 и шириной-—9 миллиметров.
Для изготовления стойки флажка вырезаю из жести пластинку 600Х200 миллиметров
и размечаю так, как показано на рис. 3. Края пластинки загибаю по пунктирным
линиям и сжимаю плоскогубцами: левый — плотно, правый — с таким расчетом,
чтобы в оставленную щель входила ножка флажка. Высверливаю отверстия диаметром
3 миллиметра, затем пластинку сгибаю под прямым углом и прикрепляю шурупами
к основанию жерлицы в точках Ф1 и Ф2. При этом вставленный в щель стойки
флажок, прижатый к катушке, должен без трения входить между щечками, располагаясь
точно по центру. Тормозное устройство катушки представляет собой тонкую
стальную пластинку длиной 130 миллиметров и шириной, равной расстоянию
между щечками катушки. Пластинка прижимает леску и не дает катушке свободно
раскручиваться. В пластинке высверливаю два отверстия: T1 — диаметром 3
миллиметра для крепления ее к основанию жерлицы и Т2 — диаметром 4 миллиметра
для регулировочного винта длиной 15, диаметром 4 миллиметра. Амортизатор
уменьшает возможность схода рыбы и обрыва лески. Делаю его из отрезка плоской
резины длиной 0,5 метра и шириной, равной расстоянию между щечками катушки.
Леску и резину жестко закрепляю на катушке. Свободный конец резины прочно
соединяю с леской на расстоянии одного метра от зафиксированного на катушке
конца. Леску вместе с резиной наматываю на катушку по часовой стрелке.
Чтобы крупный живец не выбил сигнальный флажок, использую фиксатор из тонкой,
гибкой стальной пластинки, на которой делаю два отверстия диаметром 3 миллиметра
для крепления пластинки к основанию жерлицы в точках П1, П2.). Рабочий
конец фиксатора слегка отгибаю. На основании жерлицы между катушкой и стойкой
флажка привязываю поролон (100Х30) для крепления тройника. Ножки жерлицы
делаю из четырех болтов длиной 30— 35 миллиметров и диаметром 3 миллиметра.
Концы их заостряю напильником. Болты вставляю в отверстия на основании
жерлицы и привинчиваю гайками. Жерлицу устанавливаю над лункой, вонзив
ножки остриями в лед, насаживаю на тройник живца и, опустив его в лунку,
поднимаю пластинку тормозного устройства. Под тяжестью грузила леска быстро
сматывается с катушки. Когда грузило достигнет дна, несколькими оборотами
катушки немного приподнимаю живца над дном, леску завожу в фиксатор, сигнальный
флажок вставляю в стойку, сгибаю дугой и завожу а катушку. В сильный мороз
лунку желательно прикрывать, чтобы предохранить от быстрого замерзания.
Для этого в квадратной пластинке (200Х200) из подходящего материала делаю
с одной стороны от центра прорезь. Когда жерлица окончательно установлена,
немного приподнимаю ее над лункой левой рукой, а правой ввожу леску в разрез
пластинки, кладу ее на лунку, присыпаю сухим снегом и устанавливаю на снег
жерлицу.

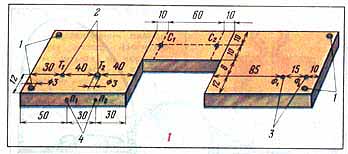

Рис. 1. Основание жерлицы:
1 — отверстия для ножек; 2 — место установки тормозного устройства; 3 —
точки крепления флажка; 4 — места крепления фиксатора.
Рис. 2. Катушка: 1 — ролик;
2 — вставка; 3 — стойка оси катушки; 4 — болтик; 5 — катушка в собранном
виде.
Рис. 3. Стойка флажка.
Рис. 4. Тормозное устройство
катушки.
Рис. 5. Фиксатор.
Рис. 6. Амортизатор: 1 —
катушка; 2 — место крепления резины и лески на катушке; 3 — резина; 4 —
место соединения резины с леской; 5 — леска.
Рис. 7. Жерлица в сборе:
1 — ножка; 2 — основание жерлицы; 3 — фиксатор; 4 — регулировочный винт;
5 — тормозное устройство; 6 — катушка; 7 — ручка катушки; 8 — стойка оси
катушки; 9 — флажок; 10 — стойка флажка; 11 — поролон.
