ЖЕРЛИЦЫ
Журнал "Рыболов", №1-92 , В. ДЕДЮЛИН г. Курск |

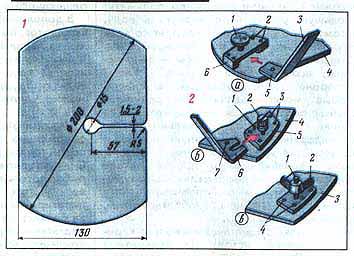

Рис. 1. Основание жерлицы.
Рис. 2. Варианты узлов крепления катушки:
а — колодка с пазом под
лапку и стопорным винтом: 1 — стопорный винт; 2 — заклепки; 3 — стойка;
4 — основание; 5 — лапка; 6 — колодка с пазом под лапку;
б — винт, ввернутый в колодку
основания: 1 — штифт; 2 — винт; 3 — заклепки; 4 — основание; 5 — площадка
под лапку; 6 — лапка; 7 — отверстие под штифт;
в — гайка-барашек на винте:
1 — винт, неподвижно закрепленный в основании; 2 — гайка-барашек; 3 — основание;
4 — заклепки.

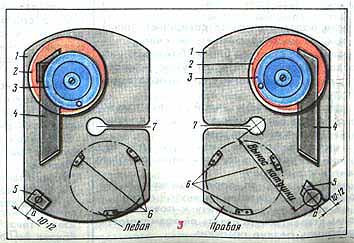

Рис. 3. Схема расположения деталей жерлицы: 1 — основание; 2 — коробка; 3 — катушка; 4 — стойка; 5 — узел крепления стойки в рабочем положении; 6 — фиксирующие сегменты; 7 — отверстие под леску.

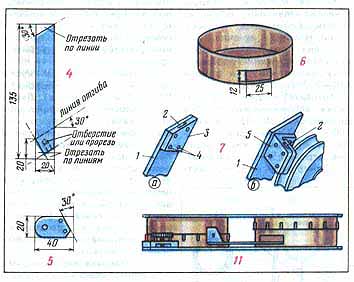

Рис. 4. Заготовка для стойки.
Рис. 5. Кронштейн.
Рис. 6. Коробка для насадки.
Рис. 7. Способы крепления пружинного сигнализатора (а — при помощи пластины; б — при помощи уголка): 1 — стойка; 2 — гнездо; 3 — пластина; 4 — заклепки; 5 — уголок.
Рис. 8. Стойка в сборе.
Рис. 9. Жерлица в рабочем положении без сигнализатора (в плане).
Рис. 10. Общий вид жерлицы в рабочем положении: 1 — пружинный сигнализатор; 2 — катушка; 3 — стойка; 4 — узел крепления стойки; 5 — основание; 6 — коробка.
Рис. 11. Блок жерлиц в транспортном положении.
Чтобы детали, расположенные на основании, не мешали друг другу при соединении в блок, конструкцию делаю в “левом” и “правом” исполнении. Стойку катушки вырезаю из листового алюминия толщиной 2 миллиметра (рис. 4). Нижнюю часть заготовки по размеченной линии отгибаю вправо или влево под прямым углом к плоскости стойки. Полученную лапку и верхнюю часть стойки обрезаю по линиям, указанным на рисунке. На лапке делаю прорезь или высверливаю отверстие под стопорный винт, в зависимости от конструкции узла крепления. К стойке прикрепляю кронштейн с той стороны, куда обращена лапка. Туда же должна быть направлена и ось катушки. Толщина конструкции не должна превышать высоты коробки. Если ручка катушки немного выступает, в крышке коробки надо просверлить отверстие диаметром, равным диаметру ручки. Пружинный сигнализатор поклевки можно закрепить на верхней части стойки двумя способами: с помощью пластины из дюралюминия толщиной 2—3 миллиметра, в которой предварительно надо выпилить паз (гнездо) для пружины, или при помощи уголка с гнездом для пружины. На конце пружины делается небольшой изгиб, позволяющий завести ее за ручку катушки, и регулируется так, чтобы при небольшом перемещении катушки пружина соскакивала. Для сигнализатора можно использовать сталистую (пружинную) проволоку диаметром 1,5—2 миллиметра со спиралью на нижнем конце. Чтобы привести жерлицу в рабочее положение, стойку с катушкой закрепляю на основании, леску через прорезь завожу в отверстие и с насаженным живцом опускаю на заданную глубину. Основание устанавливаю над лункой. Пружинный сигнализатор вставляю одним концом в гнездо, другой конец завожу за ручку катушки или в желоб.
